Servus,

aufgrund einer PN-Anfrage habe ich mich entschlossen hier kurz mal ein Beispiel zur Nutzung des Anchor-Designers (Reiter "Anchors") vom Package DockedFormEditor durchzuspielen.

Beispiel: Anzeigeformular mit einem Memo, einem OK-Button und einem Abbruch-Button:
- erstelle ein neues Projekt: Hauptmenü -> Neues Projekt -> Anwendung: (das Hauptformular Form1 soll gleichzeitig das zu bearbeitende Formular sein)
- wähle Reiter "Form"
- platziere ein TMemo und zwei TButtons auf dem Formular

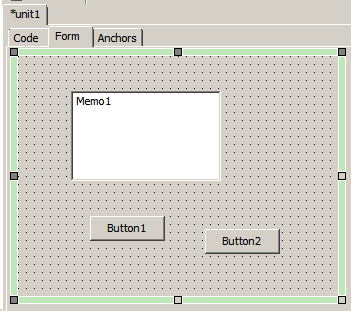

Sieht dann ungefähr so aus:

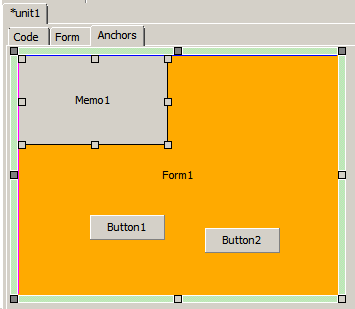

Nun soll Memo1 oben links verankert werden:
- wähle Reiter "Anchors"
- wähle mit der Maus "Memo1"
- halte mit der Maus den oberen linken Griff
- bewege die Maus nach oben links, bis die Formularecke gefangen wird (sich orange färbt)

Orange Färbung des Formulars zeigt an, an welcher Komponente verankert wird, in diesem Fall Top, Left des Formulars:

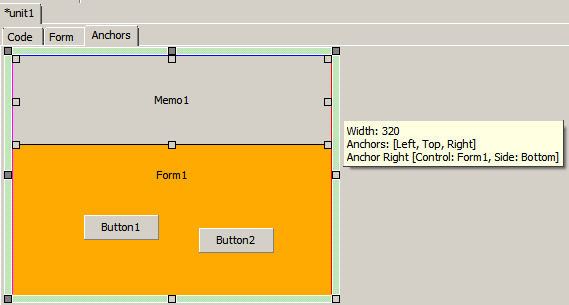

Memo1 soll immer so breit, wie das Formular sein:
- fasse den rechten Griff von Memo1 und ziehe bis an die rechte Seite vom Formular

Im Hinweisfenster ist ersichtlich, welche Seiten verankert sind (aktuell: Left, Top, Right). Ebenso ersichtlich, die rechte Seite wird neu mit Form1 verankert:


Das Memo1 soll nicht direkt am Rand des Formulars kleben, sondern einen optisch schönen Abstand haben (z.B. 10 Pixel):
- halte <Ctrl> gedrückt und links klicke mit der Maus in die Mitte von Memo1 und halte die Maustaste gedrückt
- nun bewege die Maus langsam nach unten oder rechts und vergrößere den Abstand

Memo1.Borderspacing.Around wird vergrößert. Dies kann man im ObjektInspektor oder AnkerEditor nachvollziehen. Es wird ebenfalls im Hinweisfenster angezeigt:

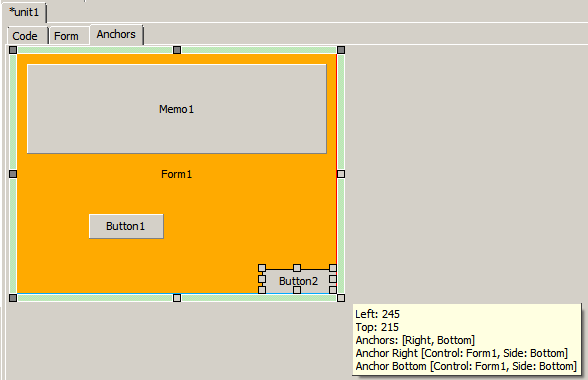

Button2 soll Abbrechen-Button rechts unten werden:
- klicke Button2
- öffne ObjektInspektor und ändere Caption auf "Abbrechen"
- im AnchorDesigner rechtsklicke kurz Button2 und wähle im PopupMenu "Detach Control"
- alternativ kann man kurz Button2 anfassen und auf dem Formular verschieben, dies löst die obere linke Verankerung ebenfalls
- wähle den unteren rechten Griff von Button2
- verschiebe diesen an die untere rechte Ecke vom Formular

Wieder ist im Hinweisfenster ersichtlich, welche Seiten an welchem Control verankert werden (Right, Bottom - Rechts an Form1.Bottom - Unten an Form1.Bottom). Zu beachten ist, daß es bei vertikaler Verankerung Top, Center, Bottom (Oben, Mitte, Unten) begrifflich, wie optisch übereinstimmt. Bei vertikaler Verankerung wird ebenfalls Top, Center, Bottom genutzt, jedoch sollte man hier sinnbildlich Links, Mitte, Rechts im Kopf behalten.
Um den Button2 zu verschieben ist "Detach Control" notwendig, da sonst die Größe des Controls verändert wird. Immer wenn ein Control verändert wird, wird es so verändert, wie es aktuell mit der Mausbewegung stattfindet. Stellt man fest, daß es nicht richtig ist, kann man jederzeit diese Aktion per <ESC> abbrechen. Sollte fälschlicherweise eine Verschiebung oder Größenänderung stattgefunden haben, kann man mit <Ctrl> + <Z> (oder Menu -> Bearbeiten -> Rückgängig) die letzten Aktionen rückgängig machen.
Zuletzt geändert von Michl am Do 30. Sep 2021, 11:03, insgesamt 4-mal geändert.

Code: Alles auswählen

type
  TLiveSelection = (lsMoney, lsChilds, lsTime);
  TLive = Array[0..1] of TLiveSelection;

Michl
Beiträge: 2505
Registriert: Di 19. Jun 2012, 12:54

Re: Benutzung DockedFormEditor - Anchors

Beitrag von Michl »

Muss neu anfangen, da nicht mehr als 5 Dateien als Anhang akzeptiert werden.

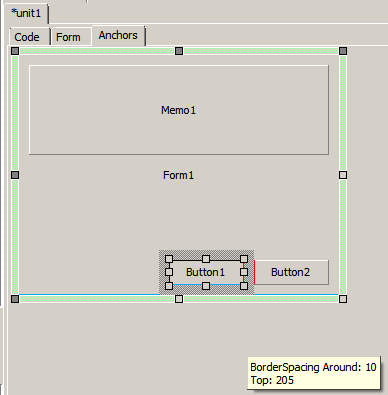

Button2 soll ebenfalls Abstand von 10 Pixel haben:
- mit <Ctrl> gedrückt, mit linker Maustaste auf Mitte Button2 klicken und Maustaste gedrückt halten
- Maus nach unten, rechts oder rechtsunten bewegen, bis Abstand 10 auf dem Hinweisfenster ersichtlich wird

Da es schwierig ist, die Maus pixelweise zu bewegen, ist es ratsam in den Optionen (Menu -> Werkzeuge -> Einstellungen -> Docked Form Editor -> Mouse cursor factor for BorderSpacing property) einen höheren Wert als 1 einzustellen. Ich komme mit 3 bis 5 am besten zurecht. D.h. z.b. bei 3 ich muss die Maus um mindestens 3 Pixel bewegen, bevor 1 Pixel Abstand eingestellt wird.

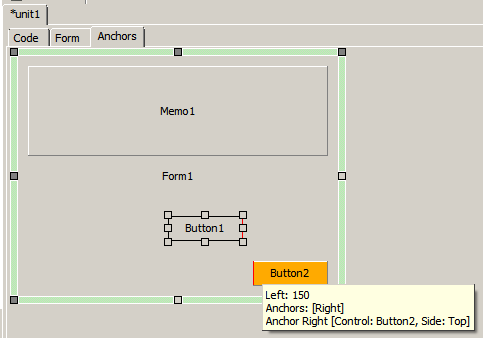

Button1 soll OK-Button links von Abbrechen-Button (Button2) werden:
- klicke Button1
- öffne ObjektInspektor und ändere Caption auf "OK"
- im AnchorDesigner rechtsklicke kurz Button1 und wähle im PopupMenu "Detach Control"
- alternativ kann man kurz Button1 anfassen und auf dem Formular verschieben, dies löst die obere linke Verankerung ebenfalls
- wähle den rechten Griff von Button1
- verschiebe diesen an den linken Rand von Button2

Im Hinweisfenster ist wieder ersichtlich, daß die rechte Seite verankert wird an Button2 (Seite Top, wie oben erwähnt hier zu lesen als "Links"). Um die Abhängigkeiten der Seiten voneinander zu verdeutlichen, sind zusätzlich die jeweils von einander abhängigen Seiten mit roten Linien markiert.

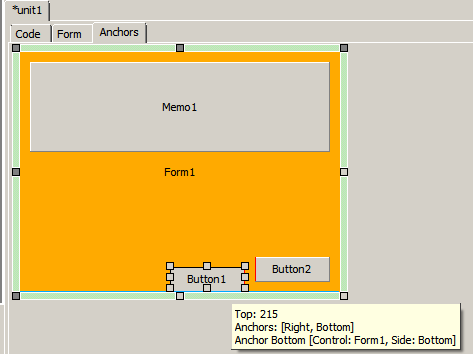

Button1 soll wie Button2 unten verankert sein:
- wähle unteren Griff von Button1 und verschiebe diesen unten an das Formular

Im Hinweisfenster ist ersichtlich, daß die Seiten Right, Bottom, also rechts und unten verankert sind. Neu verankert wird Unten und zwar an Form1.Bottom.


Button1 soll auf gleicher Höhe, wie Button1 sitzen (10 Pixel Abstand):
- wie oben, mit <Ctrl> gedrückt, mit linker Maustaste auf Mitte Button1 klicken und Maustaste gedrückt halten
- Maus nach unten, rechts oder rechtsunten bewegen, bis Abstand 10 auf dem Hinweisfenster ersichtlich wird

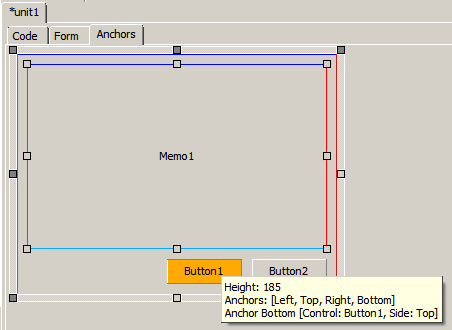

Memo1 an Button verankern:
