Tutorial Arduino programmieren,

[Mathias]

Tönt echt kompliziert.

[pluto]

Tönt echt kompliziert.

Ich habe hier mal ein Beispiel, für mein Leopaden, der Leuchtet und den kann ich per IR Steuern.
Ca all 2 Sekunden werden Änderungen auf dem EEProm gespeichert(wenn es welche gegeben hat.
Außerdem gibt es noch Animationen, wenn sie eingestellt sind, werden sie abgespielt.
Und der atTiny prüft noch im "hintergrund" ob neue IR Signale da sind oder nicht.

Das ist dann "quasi" alles Gleichzeitig.
Klar ist das nicht mit einem PC zu vergleichen, aber ich finde es schon interessant.
Den gleichen Code habe ich noch mal ohne IR aber dafür mit 6 Buttons die ich Analog einlese.

Ist sowas wie eine Statmaschin, denke ich.

Code: Alles auswählen


void loop() {
  unsigned long irCode=0;
  int d;

  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis1 >= 2000) {  // Änderungen erst nach zwei Sekunden Speichern
    previousMillis1=currentMillis;
    ChangeSE();
  }


  while(listenForIR()!=NUMPULSES) {
  }

  for (int i = 2; i < 34; i++) {
    irCode=irCode<<1;
    if((pulses[i][0] )>0&&(pulses[i][0])<(600/RESOLUTION)) {
      irCode|=0;
    }
    else {
     irCode|=1;
    }
    pulses[i][0]=0;
  }
  command(irCode);
}


[Mathias]

Wen ich es richtig verstehe, dann läuft dann läuft die Loop ohne mitten drin unterbrochen zu werden ?

Aber dein while könnte die Schleife aber trotzdem unterbrechen ?

[pluto]

Wen ich es richtig verstehe, dann läuft dann läuft die Loop ohne mitten drin unterbrochen zu werden ?

Genau.

Aber dein while könnte die Schleife aber trotzdem unterbrechen ?

Hier ist ein kleiner Trick.... ist nicht ganz sauber..... die while schleife wird nur unterbrochen, wenn es IR Signale gibt.

Code: Alles auswählen


t listenForIR() {
/*
  pulse sample ||||||||||   |||||   || ||||  ||  || |||||
                 >5ms        3.5ms   bit pulses <400ms = 0 else 1
*/
  currentpulse = 0;
  while (currentpulse<NUMPULSES) {
   unsigned int highpulse, lowpulse; // temporary storage timing
   highpulse = lowpulse = 0; // start out with no pulse length

   while (IRpin_PIN & _BV(IRpin)) { // got a high pulse
      highpulse++;
      delayMicroseconds(RESOLUTION);
      if (currentpulse == 1 && highpulse>4000/RESOLUTION) return currentpulse;
      if (currentpulse>1&&highpulse >1500/RESOLUTION) return currentpulse;
      if (((highpulse >= MAXPULSE) && (currentpulse != 0))|| currentpulse == NUMPULSES) {
        return currentpulse;
      }
     if (AnimationIndex > 0 && currentpulse == 0) UseAnimation();
   }

   pulses[currentpulse][0] = highpulse;

   while (! (IRpin_PIN & _BV(IRpin))) { // got a low pulse
      lowpulse++;
      delayMicroseconds(RESOLUTION);
      //if (currentpulse>1&&lowpulse >1+500/RESOLUTION) return currentpulse;
      if (((lowpulse >= MAXPULSE) && (currentpulse != 0))|| currentpulse == NUMPULSES) {
        return currentpulse;
      }
   }
   pulses[currentpulse][1] = lowpulse;
   currentpulse++;

  }
  return currentpulse;
}


Dieser Code stammt nicht von mir, ich habe ihn angepasst. So das es geht...
Es gibt noch ein anderen Code ohne IR:
Hier kann man es besser sehen...

Code: Alles auswählen


void loop() {
  CheckButtons();
  if (AnimationIndex == 0) {
    if (ChangeColorIndex || ChangeBrightness)
      AllLED(ColorChangeByIndex());
  }
  else {
    UseAnimation();
  }

  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis3 >= 2000) {  // Änderungen erst nach zwei Sekunden Speichern
    previousMillis3=currentMillis;
    ChangeSE();
  }
}


PS: Irgendwie habe ich den Eindruck das der C Syntax Highlighter nicht so recht geht, mal geht er mal nicht....

[Mathias]

PS: Irgendwie habe ich den Eindruck das der C Syntax Highlighter nicht so recht geht, mal geht er mal nicht....

das war schon immer so, das einzige was geht, ist der Pascal-syntax.

So was ähnliche habe ich auch schon gemacht, die Loop ohne Unterbrechung laufen lassen und für jedes Ereignis eine Zähl variable eingebaut. Oder bei einem Tastendruck ein Status setzten.
Aber einen Muliplex für eine Anzeige würde ich trotzdem in einem Timer nehmen, weil dort sich die kleinste Unterbrechnung sichtbar macht.

[Mathias]

Schon mal ein Anfang.

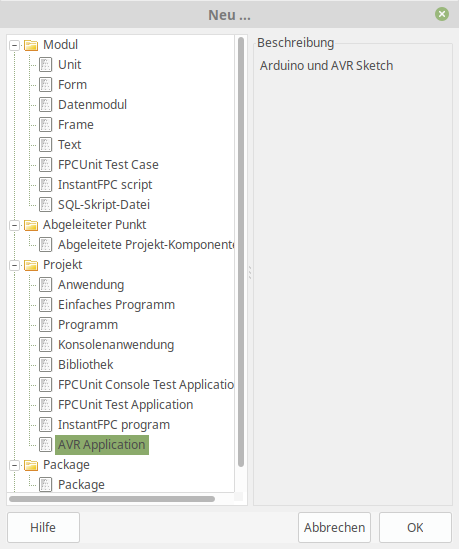

Ich bin schon ein bisschen weiter gekommen, wen man "AVR-Application wählt", bekomme ich schon mal eine Unit.

Sowas könnte den Arduino-Freunden gefallen.

Code: Alles auswählen

unit Unit1;

interface

implementation

procedure Setup;
begin

end;

procedure Loop;
begin

end;

end.

[pluto]

Nicht schlecht.... Ein guter Anfang.... wenn man jetzt noch den USB Port auswählen könnte und den AVR-Typ?

[Timm Thaler]

Sowas könnte den Arduino-Freunden gefallen.

Ach nee, lass mal.

Mir ist bei anderen aktuellen Beiträgen schon aufgefallen, dass da offenbar versucht wird, Arduino-Style auf Pascal zu übertragen. Keine gute Idee, weil man die Nachteile von Arduino hier mit einschleppt.

[pluto]

Mir ist bei anderen aktuellen Beiträgen schon aufgefallen, dass da offenbar versucht wird, Arduino-Style auf Pascal zu übertragen. Keine gute Idee, weil man die Nachteile von Arduino hier mit einschleppt.

Es geht darum, die Nutzung zu vereinfachen. Keiner möchte sich durch 1000 verschiedene Datenblätter "Wühlen" und erst mal zwei Jahre lang rumprobieren bist die erste LED leuchtet oder so ähnlich.

Wir müssen ja nicht ALLES übernehmen, aber ein paar "Vereinfachungen" sollten wir schon übernehmen oder?

[pluto]

Noch was: Es heißt immer Pascal wäre dazu nicht geeignet und es wäre nicht Effizient.... beweisen wir doch das Gegenteil?
Das könnte Vielleicht sogar Lazarus weiter verbreiten... z.b. an schulen und der gleichen.

[Mathias]

Das mit dem Setup und Loop war nur ein Versuch Quellcode zu erzeugen.
Besser wäre der Styl wie in den Tutorials.

[kupferstecher]

Mathias, du kennst den LazWizardAVR, oder? Es fehlt noch die Integration als Package/Plugin in Lazarus.

http://forum.lazarus.freepascal.org/ind ... ,35486.msg

[Mathias]

Auch schon gesehen.

[Timm Thaler]

Noch was: Es heißt immer Pascal wäre dazu nicht geeignet und es wäre nicht Effizient.... beweisen wir doch das Gegenteil...

Aber nicht durch ineffiziente Programmierung.

Diese Prozedur dürfte Dir bekannt vorkommen:

Code: Alles auswählen

procedure WritePortB(Pin: byte; Value: Boolean);
begin
  if Value then begin
    PORTB := PORTB or (1 shl Pin);
  end else begin
    PORTB := PORTB and not (1 shl Pin);
  end;
end;


Daraus macht der Compiler in Optimierungsstufe -O3 das hier:

Code: Alles auswählen

PsTEST_ss_WRITEPORTBsBYTEsBOOLEAN:
	mov	r18,r24
# Var Pin located in register r18
# Var Value located in register r22
# [18] if Value then begin
	cp	r22,r1
	breq	.Lj6
# [19] PORTB := PORTB or (1 shl Pin);
	ldi	r19,1
	mov	r20,r18
	tst	r20
	breq	.Lj8
.Lj7:
	lsl	r19
	dec	r20
	brne	.Lj7
.Lj8:
	in	r20,24
	or	r20,r19
	out	24,r20
	rjmp	.Lj9
.Lj6:
# [21] PORTB := PORTB and not (1 shl Pin);
	ldi	r19,1
	tst	r18
	breq	.Lj11
.Lj10:
	lsl	r19
	dec	r18
	brne	.Lj10
.Lj11:
	com	r19
	in	r18,24
	and	r18,r19
	out	24,r18
.Lj9:
# [23] end;
	ret

Das Problem ist hier die Variable. Für das Shift wird eine Schleife gebaut, die je nach Pin mehr oder weniger oft schiebt. Damit ist der Befehl auch noch unterschiedlich lang.

Da man aber meistens weiss, welchen Pin man setzen will, kann man den auch als Konstante angeben:

Code: Alles auswählen

    PORTB := PORTB or (1 shl 7);


Das sieht kompiliert so aus:

Code: Alles auswählen

# [41] PORTB := PORTB or (1 shl 7);
	sbi	24,7

Ein deutlicher Unterschied in Codegröße und Ausführungszeit. Das entscheidet darüber, ob Deine LED mit Soft-PWM oder Dein Display mit Multiplexing flimmert oder sauber leuchtet.

Aber, das geht mit Deiner Prozedur auch:

Code: Alles auswählen

procedure WritePortB(Pin: byte; Value: Boolean); inline;
begin
  if Value then begin
    PORTB := PORTB or (1 shl Pin);
  end else begin
    PORTB := PORTB and not (1 shl Pin);
  end;
end;

Das Entscheidende ist das kleine "inline". Damit wird aus Deinem Code bei Aufruf mit:

Code: Alles auswählen

WritePortB(7, true);

Code: Alles auswählen

# [33] WritePortB(7, true);
	sbi	24,7


Faszinierend, oder?

Das geht aber nur, wenn der Pin als Konstante angegeben wird. Ist er eine Variable, fliegt es Dir um die Ohren:

Code: Alles auswählen

# [35] for led := 0 to 7 do begin
	ldi	r18,-1
.Lj19:
	inc	r18
# [36] WritePortB(led, true);
	mov	r19,r18
	ldi	r20,1
	tst	r19
	breq	.Lj23
.Lj22:
	lsl	r20
	dec	r19
	brne	.Lj22
.Lj23:
	in	r19,24
	or	r19,r20
	out	24,r19
	cpi	r18,7
	brlo	.Lj19

Das ist zwar schon optimaler als ganz oben, aber bedingt durch das "inline" wird jetzt der Abschnitt jedesmal beim Aufruf von WritePortB mit einer Variablen eingebaut, was den Code sehr aufbläht.

Der Freepascal-Compiler optimiert an vielen Stellen auch für die kleinen AVRs erstaunlich gut, teilweise besser als der GCC. Aber man muss ihn zum einen auch lassen und sollte zum anderen immer im Hinterkopf haben, was da passiert und was der Controller kann. Ein oder zwei Blicke ins Datenblatt werden Dir nicht erspart bleiben.

[pluto]

Faszinierend, oder?

ja, was für ein Größen Unterschied.
Ich dachte immer ein DigitalWrite z.b. bräuchte immer gleich lang....

Ein oder zwei Blicke ins Datenblatt werden Dir nicht erspart bleiben.

Das ist durchaus richtig. Beim STM32F3 musste ich ins Datenblatt schauen, wegen der Pin Belegen des SWD....
Es sind aber zwei paar schuhe:
1. Das Datenblatt lesen.
2. Das Datenblatt verstehen, welches viel wichtiger ist.

Ich denke viele Angaben sind klar... Spannung, Strom, sowas in der Richtung.
Aber es gibt auch vieles, da braucht man einfach Hintergrund Wissen. Z.B. was verschiedene Register angeht.
Was heißt das eigentlich genau? Beim STM32 z.b. muss man alles erst einschalten beim AVR nicht(soweit weit ich weiß).
Das sind alles Detail Informationen. Die Irgendwo im Datenblatt stehen.

Klar, wenn man sich damit Jahre Lang befasst, kennt man es irgendwann. Jedoch ist ein "Anfänger" auf dieser Ebene überfordert. Darum habe ich mich auch erst mit Arduino und AVR befasst. Klar, habe ich davor auch Lazarus "gemacht", aber nicht mit AVR.

Ich denke, es geht einfach um die vielen Details. Z.B. einer im Verein(KTT-Oldenburg) hat ein Datenblatt zu einem LCD gelesen und Verstanden: Das man statt ca 8 Datenleitung eigentlich nur 2 bräuchte. Keine Standard Lib nutzt diese Funktion. Es war ein 128X64 LCD. Dabei wäre sie Praktisch.

Darum wäre es Sinnvoll, wenn man es "Anfängern" so leicht wie möglich machen würde, aus meiner Sicht. Am Anfang ist es egal wie groß das Programm ist.
Z.B. habe ich schon sehr früh am Anfang gelesen, dass man in AVR besser keine Strings nutzen sollte. Erst als ich mich mit den ESP befasst habe, habe ich sie genutzt.

Es geht immer nur um Details und die in Zusammenhang zu bringen...
