Einstieg OpenGL => Textausgabe

[PeterS]

Code geputzt und hübsch gemacht ..

[Mathias]

Ich habe dein Code ein wenig modifiziert. Es bringt nichts die Textur bei jedem Paint-Durchgang neu ins VRAM zu laden.
Dies muss nur beim wechseln der Texture geschehen.

Code: Alles auswählen

procedure TForm1.OpenGLControl1Paint(Sender: TObject);
begin
  // GL clear screen
  glLoadIdentity;
  //glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
  //glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
  ////glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
  ////glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);
//  glDisable(GL_TEXTURE_2D);
  glClearColor(0, 0, 0, 1);
  glClear(GL_COLOR_BUFFER_BIT or GL_DEPTH_BUFFER_BIT);

  // GL preparation
  glPixelStorei(GL_UNPACK_ALIGNMENT, 1);
  glEnable(GL_TEXTURE_2D);
  glEnable(GL_BLEND);
  glEnable(GL_DEPTH_TEST);
  glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
//  glTexImage2D( GL_TEXTURE_2D, 0, 4, FontBitmap.Width, FontBitmap.Height, 0,
//                GL_RGB, GL_UNSIGNED_BYTE, FontBitmap.RawImage.Data);

Code: Alles auswählen

procedure TForm1.RadioGroup1SelectionChanged(Sender: TObject);
begin
  FontBitmap.Free;
  case RadioGroup1.ItemIndex of
  0: begin
       FontBitmap:= LoadFontBitmap;
       Image1.Picture.Bitmap.Assign( FontBitmap);
       CheckBox1.Visible:= FALSE;
     end;
  1: begin
       FontBitmap:= CreateFontBitmap;
       Image1.Picture.Bitmap.Assign( FontBitmap);
       CheckBox1.Visible:= TRUE;
     end;
  end;
  glTexImage2D( GL_TEXTURE_2D, 0, 4, FontBitmap.Width, FontBitmap.Height, 0,
                GL_RGB, GL_UNSIGNED_BYTE, FontBitmap.RawImage.Data);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
  //glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
  //glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);
  glDisable(GL_TEXTURE_2D);
end;

glBindTextures fehlt auch, gucke mal dazu mein Beispiel an.
Man kann mehrere Texturen ins VRAM laden, un jede Textur bekommt eine ID.
Das wird man spätesten brauchen, wen man mehr als eine Textur in der Scene hat.

[PeterS]

Wenn ich die Änderungen so mache wie Du gezeigt hast,
ist kein Font sichtbar direkt nach dem Programmstart.
Es werden nur weiße leere Rechtecke "gemalt", ins OpenGL-Fenster.

Erst wenn ich den Font wechsle, mit clicken auf den anderen RadioButton ..

[Mathias]

Ich habe da noch was anderes Probiert. Jedes Zeichen bekommt eine eigene TexturID.

Wenn ich die Änderungen so mache wie Du gezeigt hast,
ist kein Font sichtbar direkt nach dem Programmstart.
Es werden nur weiße leere Rechtecke "gemalt", ins OpenGL-Fenster.

Da wird es etwas verschluckt haben.

[PeterS]

ZIP-Datei ..

Dreht sich schön, ruckelt (Fenster maximiert) aber auf meiner lahmen On-Chip-Grafikkarte ..


Ganz abseits vom Open-GL-Sourcecode habe ich aber eine andere Frage zu Deinem Beispiel:

- die EXE startet aus Lazarus heraus nicht. Stattdessen das:

Screenshot (624).png (17.34 KiB) 7413 mal betrachtet

Und dann das :

Screenshot (625).png (10.95 KiB) 7413 mal betrachtet

Vielleicht weil Du am Ende das OpenGL-Objekt nicht "free"st .. ?

[PeterS]

Die EXE direkt gestart, außerhalb von Lazarus, läuft ja ..

Screenshot (626).png (7.91 KiB) 7412 mal betrachtet

[PeterS]

Jedes Zeichen bekommt eine eigene TexturID.

Das muss ich mir näher anschauen.
Bin aber gleich weg, für den Rest des Tages ..


In meinem letzten Code hatte ich schonmal geschaut,
wie man die Breite des "gemalten" Zeichens in der Bitmap ermitteln kann.
Und für jedes einzelne Zeichen in einem Array gespeichert.

Code: Alles auswählen

    // TextOut() schreibt einen String beginnend beim Punkt (X,Y) auf die Zeichenfläche
    // und setzt die neue Stiftposition auf das Ende des Strings.
    ..
    FontCharWidth[i]:= Result.Canvas.PenPos.X -x;

Dann könnte man (irgendwie ..) die proportionalen Zeichenabstände in OpenGL nachbilden.

Im Moment werden ja alle Zeichen, egal wie breit sie sind, in konstantem Abstand in das OpenGL-Objekt "gemalt".

[Mathias]

Dann könnte man (irgendwie ..) die proportionalen Zeichenabstände in OpenGL nachbilden.
Im Moment werden ja alle Zeichen, egal wie breit sie sind, in konstantem Abstand in das OpenGL-Objekt "gemalt".

Dies müsste theoretisch möglich sein.

[Mathias]

Unter Linux sieht es schon mal schön aus.

Nur bei Windoof will es nicht, weil es auf eine 24bit Bitmap beharrt.

Jetzt wird mir auch immer klarer, wieso mir als ich mit OpenGL begann, von der LCL abgeraten wurde.
Es hiess immer ich sollte doch SDL nehmen. Und ich muss sagen, die hatten Recht. Eine Bitmap hat dort immer das gleiche Format, egal welches OS es verwendet.

[corpsman]

Da will ich doch glatt mal ein bisschen Werbung für meine uopengl_ascii_font machen. Die müsste können was ihr hier versucht

[PeterS]

Da will ich doch glatt mal ein bisschen Werbung für meine uopengl_ascii_font machen. Die müsste können was ihr hier versucht

Ah, hallo corpsman !

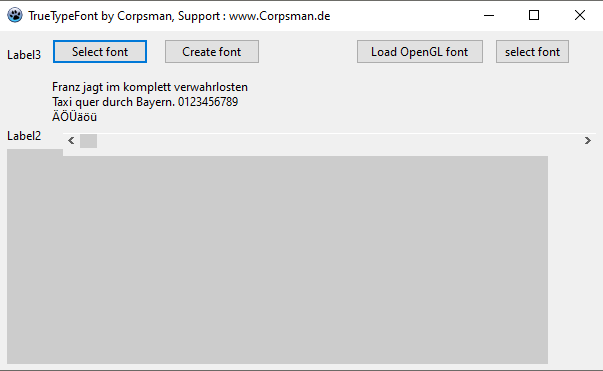

Von Dir hatte ich mir opengltruetypefont heruntergeladen, und unter Windows (Win32) compiliert.
Leider blieb Franz sein Taxi leer .. kein Text auf dem Fenster ..

Screenshot (986).png (13.49 KiB) 7381 mal betrachtet

[PeterS]

Unter Linux sieht es schon mal schön aus.

Ja, das sieht schon gut aus.

Ich habe mit Deinem Projekt aber (war's letzte Mal auch schon .) diese beiden Meldungen:

Screenshot (987).png (6.2 KiB) 7378 mal betrachtet

Screenshot (988).png (9.32 KiB) 7378 mal betrachtet

Das hatte ich dann letztes Mal so gelöst daß ich Deinen Code in ein neues leeres Projekt umkpoiert hatte.
Was müßte ich denn um- oder einstellen damit das bei mir auf Target Windows (Win32) läuft ?

[PeterS]

Hab's gefunden .. Win32

Screenshot (990).png (13.87 KiB) 7377 mal betrachtet

[Edit] das hier hätte es auch getan

Screenshot (992).png (2.27 KiB) 7371 mal betrachtet

Jetzt sieht es bei mir so aus:

Screenshot (989).png (7.07 KiB) 7377 mal betrachtet

[PeterS]

Nur bei Windoof will es nicht, weil es auf eine 24bit Bitmap beharrt.

Also es fehlt das vierte Byte, für den Transparenz-Kanal ?

[PeterS]

Das Beispiel-Projekt "mtext.lpi" aus OpenGLCoreTutorials-master läuft jetzt auch bei mir.

Der Autor hat da was geändert, war ein Problem mit dem decimal separator .. (Punkt statt Komma)

Screenshot (993).png (37.34 KiB) 7371 mal betrachtet
