LazPlan v0.7 (Beta) - Schaltplansoftware

[compmgmt]

Hallo,

da ich eine Ausbildung zum Elektroniker mache, möchte ich mir selbst eine Schaltplansoftware schreiben. Per Drag and Drop lassen sich alle Schaltsymbole in einem 8er Raster verschieben. Leitungen können nur an Schaltsymbolen platziert werden. Um Sie frei zu verlegen (z.B. eine L, N, PE "Schiene") wird als Start- und Endpunkt der "Blinde Punkt" in der Kategorie "Leitungen" verwendet.

Plattformen
Offizielle Unterstützung:
Win32-i386
Linux-i386 (nur bis inkl. Version 0.6.2.1-1)
Linux-x86_64 (nur bis inkl. Version 0.6.2.1-1)
Eine Binärdatei für Win64-x86_64 liegt nicht explizit bei. Es kann die von Win32-i386 verwendet werden.

Download
http://www.patrick-lampke.de/index.php?page=lazplan

Liste mit geplanten Schaltsymbolen

Code: Alles auswählen

	- IC-Bausteine
		- IC-Baustein (18 bis 48 Pins; in 2er Schritten)
	- Schaltkontakte
		- Wechselschalter

Changelog
http://lazplan.patrick-lampke.de/docs/changelog.pdf

Bilder

LazPlan: Einfache Thyristorschaltung, die eine LED mit Vorwiderstand per Taster S1 ein- und Taster S0 ausschaltet.


LazPlan: Wende-Schützschaltung "Wende über Aus" mit Tast- und Schützverriegelung, sowie Selbsthaltung.


LazPlan: Netzteil 230VAC -> 24VDC mit Brückengleichrichter und Kondensator zum Glätten der Spannung.


SymEdit: Schaltsymboleditor für LazPlan

So, jetzt wünsche ich viel Spaß beim Testen und freue mich über Feedback:
http://www.patrick-lampke.de/index.php?page=lazplan

Gruß
Patrick Lampke

[corpsman]

Also wenn ich bei deinem Link auf Herunterladen klicke, passiert nichts, warum hängst du ein 600k file nicht einfach an den Beitrag an ?

Wenn der Source Dabei ist, kann ich gern mal schaun ob es unter Linux compiliert.

[compmgmt]

Also wenn ich bei deinem Link auf Herunterladen klicke, passiert nichts, warum hängst du ein 600k file nicht einfach an den Beitrag an ?

Sehr merkwürdig. Ja, ich häng es ran.

Wenn der Source Dabei ist, kann ich gern mal schaun ob es unter Linux compiliert.

Ja, würde theoretisch auf Linux laufen, ich häng den Source Code an

[corpsman]

So getestet :

Um es mit Lazarus kompilieren zu können musste ich die Unit Lazfileutils in die uses der wlazplan.pas eintragen.
im Ordner components hast du Verzeichnisse wie "Widerstände" die ä, ö, ü sind gar nicht gut, da würde ich englische Verzeichnisnamen empfehlen.

Code: Alles auswählen


procedure TWnd_LazPlan.FormCreate(Sender: TObject);
var
  i: Integer;
begin
  // ObjectPath definieren
  ObjectPath := ExtractFilePath(Application.ExeName) + 'Components/';
  // CfgPath und CfgFile definieren
  CfgPath := GetEnvironmentVariable('appdata') + '\LazPlan\';
	CfgFile := CfgPath + 'LazPlan.cfg';

Hart Kodierte Pathdelims sind nicht Plattformunabhängig besser :

Code: Alles auswählen


procedure TWnd_LazPlan.FormCreate(Sender: TObject);
var
  i: Integer;
begin
  // ObjectPath definieren
  ObjectPath := ExtractFilePath(Application.ExeName) + 'Components'+PathDelim;
  // CfgPath und CfgFile definieren
  CfgPath :=  IncludeTrailingPathDelimiter(GetEnvironmentVariable('appdata')) + 'LazPlan'+PathDelim;
	CfgFile := CfgPath + 'LazPlan.cfg';


Dann kommt noch 2 mal die Meldung das das Verzeichnis "/lazplan/" nicht erstellt werden kann, ich denke mal das liegt an GetEnvironmentVariable('appdata'), bin mir aber nicht sicher.

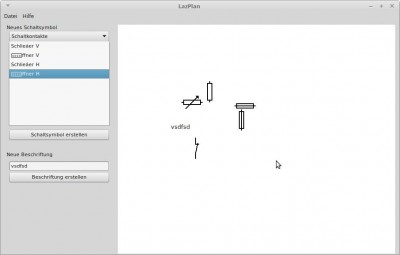

Ansonsten kann man es starten und "nutzen" siehe Screenshot.

So viel zum Thema Linux

Viel Spass beim weiter entwickeln.

[compmgmt]

Um es mit Lazarus kompilieren zu können musste ich die Unit Lazfileutils in die uses der wlazplan.pas eintragen.
im Ordner components hast du Verzeichnisse wie "Widerstände" die ä, ö, ü sind gar nicht gut, da würde ich englische Verzeichnisnamen empfehlen.

Jo, das lässt sich ja leicht ändern.

Hart Kodierte Pathdelims sind nicht Plattformunabhängig besser :

Code: Alles auswählen


procedure TWnd_LazPlan.FormCreate(Sender: TObject);
var
  i: Integer;
begin
  // ObjectPath definieren
  ObjectPath := ExtractFilePath(Application.ExeName) + 'Components'+PathDelim;
  // CfgPath und CfgFile definieren
  CfgPath :=  IncludeTrailingPathDelimiter(GetEnvironmentVariable('appdata')) + 'LazPlan'+PathDelim;
	CfgFile := CfgPath + 'LazPlan.cfg';


Ja, Windows kann sowohl "/" als auch "\", aber mit PathDelim wäre es definitiv eleganter und sauberer.

Dann kommt noch 2 mal die Meldung das das Verzeichnis "/lazplan/" nicht erstellt werden kann, ich denke mal das liegt an GetEnvironmentVariable('appdata'), bin mir aber nicht sicher.

Ja, da kann man ja einfach mit einem ifdef schalter "Home" statt "appdata" unter Linux nehmen.

[itjump]

Ja, da kann man ja einfach mit einem ifdef schalter "Home" statt "appdata" unter Linux nehmen.

Vorsicht:, die Schreibweise ist äußerst wichtig, da Linux Case Sensitive. Normal schreibt man es als Umgebungsvariable so: $HOME aber es kann auch sein, das beim Programmieren das "$"-Zeichen nicht geschrieben wird, aber die groß - klein Schreibung ist sehr wichtig.

LG
ITjump

[compmgmt]

Ja, da kann man ja einfach mit einem ifdef schalter "Home" statt "appdata" unter Linux nehmen.

Vorsicht:, die Schreibweise ist äußerst wichtig, da Linux Case Sensitive. Normal schreibt man es als Umgebungsvariable so: $HOME aber es kann auch sein, das beim Programmieren das "$"-Zeichen nicht geschrieben wird, aber die groß - klein Schreibung ist sehr wichtig.

LG
ITjump

Der Variablenprä- und suffix wird weggelassen (unter Linux "$", unter Windows "%"). Und ja, "HOME" schreibt man komplett in groß. Hatte ich ja schon mal gefragt
http://lazarusforum.de/viewtopic.php?f=16&t=10182

[siro]

Hallo compmgmt,
ich hab dein Programm grad mal runtergeladen und ausprobiert. Lief auf Anhieb unter Windows, jedoch nur die .exe Datei.
Ohne Anleitung, kam ich sofort zurecht. Funktioniert doch recht ordentlich.
Mit einem Doppeltklick auf das Listenelement könnte man die Taste "Schaltsymbol erstellen" direkt aufrufen, das lässt sich dann einfacher handhaben.
Mir gefällt es, einfach weiter machen.

Siro

[compmgmt]

Hallo compmgmt,
ich hab dein Programm grad mal runtergeladen und ausprobiert. Lief auf Anhieb unter Windows, jedoch nur die .exe Datei.
Ohne Anleitung, kam ich sofort zurecht. Funktioniert doch recht ordentlich.
Mit einem Doppeltklick auf das Listenelement könnte man die Taste "Schaltsymbol erstellen" direkt aufrufen, das lässt sich dann einfacher handhaben.
Mir gefällt es, einfach weiter machen.

Siro

Vielen Dank für das Feedback

Gute Idee, hab ich direkt eingebaut. Zusätzlich ist mir dann auch noch die Idee gekommen, dass man gleiches mit der Beschriftung machen könnte, nur eben per Enter-Taste.


@corpsman Die entsprechenden Stellen sind jetzt geändert und es sollte unter Linux funktionieren:

Code: Alles auswählen

// CfgPath und CfgFile definieren
  {$ifdef mswindows}
    CfgPath := IncludeTrailingPathDelimiter(GetEnvironmentVariable('appdata')) + 'LazPlan' + PathDelim;
  {$else}
    CfgPath := IncludeTrailingPathDelimiter(GetEnvironmentVariable('HOME')) + '.LazPlan' + PathDelim;
  {$endif}

LG
compmgmt

[shokwave]

Sorry wenn ich mich einmische, aber wie wäre es mit

Code: Alles auswählen

//Pfad für Einstellungen ermitteln
CfgPath :=  GetAppConfigDir(False);
//Pfad wenn nicht vorhanden anlegen
if not DirectoryExists(CfgPath) then
  ForceDirectories(CfgPath);

[compmgmt]

Sorry wenn ich mich einmische, aber wie wäre es mit

Code: Alles auswählen

//Pfad für Einstellungen ermitteln
CfgPath :=  GetAppConfigDir(False);
//Pfad wenn nicht vorhanden anlegen
if not DirectoryExists(CfgPath) then
  ForceDirectories(CfgPath);

Wäre genau so möglich, ja.

EDIT: Wenn man die Binärdatei umbennen würde, würde sich auch der Pfad ändern. Daher eher ungeeignet.

[wp_xyz]

So wie ich ich das sehe, setzt dein Programm den Schaltplan aus Bitmaps zusammen. Das ist ok, soweit du nur an einem sauber gezeichneten Schaltplan interessiert bist. Allerdings verschenkst du viele Möglichkeiten. Z.B. könntest du aus dem Schaltplan eine Netzliste für SPICE zusammenstellen; damit könntest du die Funktion der Schaltung simulieren und würdest sehen, ob und wie sie funktioniert, ohne irgendetwas löten zu müssen (https://de.wikipedia.org/wiki/SPICE_(Software)). Dazu musst du alle Knoten (= Verbindungspunkte) durchnummerieren und die elektischen Eigenschaften des Bauelements zwischen jeweils zwei (oder drei, oder mehr - je nach Bauelement) angeben, z.B. "R1 1 2 1k" - d.h. "zwischen den Punkten 1 und 2 liegt das Bauteil R1; das "R" bedeutet, dass es sich um einen Widerstand handelt, und dieser hat den Wert 1kOhm). Eine relativ umfangreiche kostenlose Version von SPICE ist LTSpice: http://www.linear.com/designtools/software/ (allerdings mit Fokus auf den Bauelementen von Linear Technolgies (LT)). Nach dem laden der SPICE-Datei (es gibt viele Beispiele) klickst du auf Run, bekommst den Schaltplan und kannst mit einer Art Tastkopf die einzelnen Knoten der Schaltung anklicken und siehst den Verlauf der Spannung.

[mse]

Allerdings verschenkst du viele Möglichkeiten. Z.B. könntest du aus dem Schaltplan eine Netzliste für SPICE zusammenstellen; damit könntest du die Funktion der Schaltung simulieren und würdest sehen, ob und wie sie funktioniert, ohne irgendetwas löten zu müssen (https://de.wikipedia.org/wiki/SPICE_(Software)).

In diesem Zusammenhang kann man auch Ngspice erwähnen:
https://de.wikipedia.org/wiki/Ngspice
Das letzte Release ist zwar schon eine Weile her, die Git-Version wird laufend weiterentwickelt. Der letzte master-commit ist von 2017-07-18.
Für Ngspice es die in Free Pascal geschriebene Oberfläche MSEspice:
https://sourceforge.net/projects/mseuniverse/

[siro]

Grad nochmal das aktuelle heruntergeladen.

Den Doppelklick hast Du nun eingeführt.

Code: Alles auswählen

procedure TWnd_LazPlan.LB_ObjectsDblClick(Sender: TObject);
begin
	Btn_CreateObjectClick(Btn_CreateObject);
end;



Da brauchst aber nur schreiben:

Btn_CreateObjectClick(self);

Man übergibt eigentlich fast immer den Sender, also den Auslöser des Ereignisses.
Self steht dann für deine ListBox LB_Objects
Das wird aber bei Dir eh nicht ausgewertet und ist somit egal.

Compiliert bekomme ich es, aber wenn ich das Programm starte bekomme ich eine Fehlermeldung:
List index (-1) out of bounds

[compmgmt]

So wie ich ich das sehe, setzt dein Programm den Schaltplan aus Bitmaps zusammen. Das ist ok, soweit du nur an einem sauber gezeichneten Schaltplan interessiert bist. Allerdings verschenkst du viele Möglichkeiten. Z.B. könntest du aus dem Schaltplan eine Netzliste für SPICE zusammenstellen; damit könntest du die Funktion der Schaltung simulieren und würdest sehen, ob und wie sie funktioniert, ohne irgendetwas löten zu müssen (https://de.wikipedia.org/wiki/SPICE_(Software)). Dazu musst du alle Knoten (= Verbindungspunkte) durchnummerieren und die elektischen Eigenschaften des Bauelements zwischen jeweils zwei (oder drei, oder mehr - je nach Bauelement) angeben, z.B. "R1 1 2 1k" - d.h. "zwischen den Punkten 1 und 2 liegt das Bauteil R1; das "R" bedeutet, dass es sich um einen Widerstand handelt, und dieser hat den Wert 1kOhm). Eine relativ umfangreiche kostenlose Version von SPICE ist LTSpice: http://www.linear.com/designtools/software/ (allerdings mit Fokus auf den Bauelementen von Linear Technolgies (LT)). Nach dem laden der SPICE-Datei (es gibt viele Beispiele) klickst du auf Run, bekommst den Schaltplan und kannst mit einer Art Tastkopf die einzelnen Knoten der Schaltung anklicken und siehst den Verlauf der Spannung.

Ist mir durchaus bewusst. Sowas hatte ich evtl später vor, aber vorerst mache ich das ganze mit Bitmaps
