Grafik aus Datei laden

[fliegermichl]

Manchmal scheitere ich an den einfachsten Sachen. Ich habe eine timage Komponente in meinem Formular und möchte in dieses eine Grafik aus dem Dateisystem laden.
Klappt einfach nicht.
img.bitmap.loadfromfile('pult.bmp') liefert mir nur eine Exception "Graphic format error".

Was mache ich da falsch?

[wp_xyz]

Kann das sein? TImage hat doch gar kein Bitmap. TImage ist nur die sichtbare Hülle, die eigentliche Graphik-Arbeit wird von dessen Picture verrichtet.

So sollte es funktionieren:

Code: Alles auswählen

 img.Picture.LoadFromFile('pult.bmp');

[fliegermichl]

Ja, mit Lazarus wird das genau so gemacht. in der msegui geht es so nicht

[mse]

Was mache ich da falsch?

Die benötigten Grafikformat-units müssen in "uses" aufgenommen werden. Um png's zu lesen:

Code: Alles auswählen


uses
 mseformatpngread;


Die Formatunits sind in lib/common/image/. Für weitere Formate welche fpImage nicht kennt und bessere Performance gibt es auch ein Interface zu GraphicsMagick in lib/common/image/msemagickstream.pas.
Als "einfachste Sache" würde ich das Laden von Bildern nicht bezeichnen.

[wp_xyz]

Ja, mit Lazarus wird das genau so gemacht. in der msegui geht es so nicht

Dann wäre es gut gewesen, wenn man an deiner Frage irgendwie erkennen könnte, dass es um msegui geht.

[mse]

Dann wäre es gut gewesen, wenn man an deiner Frage irgendwie erkennen könnte, dass es um msegui geht.

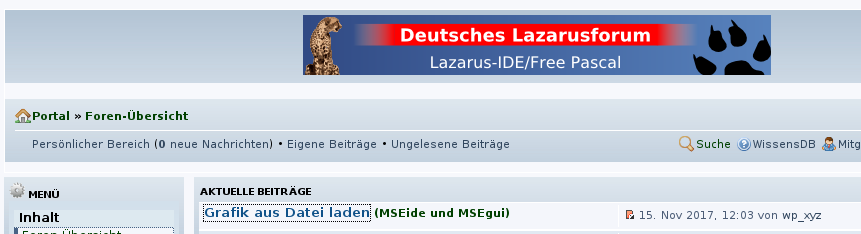

Siehe Screenshot.

[wp_xyz]

Dann wäre es gut gewesen, wenn man an deiner Frage irgendwie erkennen könnte, dass es um msegui geht.

Siehe Screenshot.

Ah, richtig. Das übersehe ich immer.

[fliegermichl]

Aja, mal wieder etwas, was man erst mal wissen muss. Das laden der Grafik geht jetzt.
Und schwupp stolpere ich über den nächsten Punkt.

Diese Grafiken sind kleine Vorschaugrafiken von den verschiedenen Dachtypen.
Wenn der Anwender ein Eingabefeld betritt, so soll er als Eingabehilfe kleine Linien sehen, welche ihm anzeigen, welches Mass in dem jeweiligen Eingabefeld vom Programm erwartet wird.

Zu dem Zweck gibt es einen Event editEnter in dem die Prozedur MarkLine mit entsprechenden Parametern aufgerufen wird.

Markline ist so definiert:

Code: Alles auswählen


procedure tdachtypeingabefo.MarkLine(fromPoint: Pointty; ToPoint: Pointty;
               aColor: Colorty; aWidth: Integer);
begin
 if not Assigned(img.Bitmap) then exit;
 with img.Bitmap.Canvas do
 begin
  LineWidth := aWidth;
  Color := aColor;
  DrawLine(FromPoint, ToPoint, cl_Blue);
 end;
end;


Die Routine wird auch durchlaufen, nur erscheint keine Linie an der entsprechenden Stelle?

[fliegermichl]

Sorry, das Thema hatten wir ja schon einige Threads vorher. Ich kann in dem image.OnPaint Event in den übergebenen aCanvas Parameter zeichnen.

msegui ist halt vollkommen anders aufgebaut als ich das von Delphi oder Lazarus kenne.

[mse]

Die benötigten Grafikformat-units müssen in "uses" aufgenommen werden.

git master ba244f88bb6bab81b5910f84fab69b2a307c78ce zeigt den Fehler "Graphic format not supported." an wenn keine Formate registriert sind.

Sorry, das Thema hatten wir ja schon einige Threads vorher. Ich kann in dem image.OnPaint Event in den übergebenen aCanvas Parameter zeichnen.

AFAIK wird zeichnen ausserhalb von "OnPaint" auch für Lazarus nicht empfohlen, auf Mac funktioniert es AFAIK gar nicht. Wenn du in MSEgui einen canvas ausserhalb "OnPaint" benötigst benutze bitte twidget.getcanvas().

Edit1:
Ich sehe du zeichnest in die Bitmap. Dein Code sollte so funktionieren, der Test auf nil von img.Bitmap ist nicht notwendig, das setzen von "Color" ebenfalls nicht.

Edit2:
Was fehlt ist

Code: Alles auswählen


 img.bitmap.change();
oder
 img.invalidate();


nachdem alle Linien gezeichnet wurden.

[fliegermichl]

Hmm, wenn ich in die Bitmap zeichne, passiert gar nichts. Wenn ich im onPaint Event der Image Komponente in den übergebenen aCanvas zeichne, dann geht es.

Jetzt habe ich aber grad mal ein ganz anderes Problem. In meinem Projekt funktionieren plötzlich keine Breakpoints mehr?!?

Wenn ich ein neues Dummyprojekt erzeuge, dann funktionieren sie. Ich habe die Kommandozeilen des Compileraufrufes verglichen und die sind von den Dateinamen abgesehen identisch.

[mse]

Hmm, wenn ich in die Bitmap zeichne, passiert gar nichts.

Siehe "Edit2:" oben.

Jetzt habe ich aber grad mal ein ganz anderes Problem. In meinem Projekt funktionieren plötzlich keine Breakpoints mehr?!?

Wenn ich ein neues Dummyprojekt erzeuge, dann funktionieren sie. Ich habe die Kommandozeilen des Compileraufrufes verglichen und die sind von den Dateinamen abgesehen identisch.

Dazu fällt mir nichts gescheites ein. Vielleicht mit 'Project'-'Build' kompilieren, damit alle units neu gemacht werden, vielleicht zuerst auch alle Breakpoints löschen mit 'View'-'Breakpoints'-RightClick-'Delete all'.
Hast du vielleicht einmal 'Project'-'Make 4' ausgeführt? Das kompiliert in den standard Projekttemplates ohne Debuginfos.

[fliegermichl]

Ha,

ich wollte deinem Rat gerade folgen und siehe da. View -> Breakpoints -> "Breakpoints on" war aus. Häkchen gesetzt und schon funktionieren sie wieder. Ist schon merkwürdig. In diesem Fenster war ich noch nie drin.
andere Frage. Wäre es ein großer Aufwand, die Menüpunkte aus dem View Menü in die Shortcut Liste zu packen? In Lazarus mach ich Ctrl+Alt+S und sehe den Stack oder Ctrl+Alt+W und schon ist das watchfenster da.

[mse]

Ha,

ich wollte deinem Rat gerade folgen und siehe da. View -> Breakpoints -> "Breakpoints on" war aus. Häkchen gesetzt und schon funktionieren sie wieder. Ist schon merkwürdig. In diesem Fenster war ich noch nie drin.

Das kann man auch in 'Target'-'Breakpoints on' (Shortcut Ctrl+B) oder in den Debugger speed-buttons einstellen (der rote Punkt).

andere Frage. Wäre es ein großer Aufwand, die Menüpunkte aus dem View Menü in die Shortcut Liste zu packen? In Lazarus mach ich Ctrl+Alt+S und sehe den Stack oder Ctrl+Alt+W und schon ist das watchfenster da.

In MSEide gibt es dazu die Hot-keys "Alt+V S" und "Alt+V W". Ob sich zusätzliche shortcuts lohnen?
Konsequenterweise müsste man dann alle Fenster mit shortcuts ausrüsten. Die Einstellung der MSEide Shortcuts geschieht übrigens in 'Settings'-'Configure MSEide'-'Shortcuts'.

[fliegermichl]

Dann habe ich vermutlich versehentlich Ctrl B erwischt.

Nein Alt-V S und Alt-V W reicht auch. Da gewöhnt man sich schon dran.
