Suche Komponente für GIT-Grafik

[af0815]

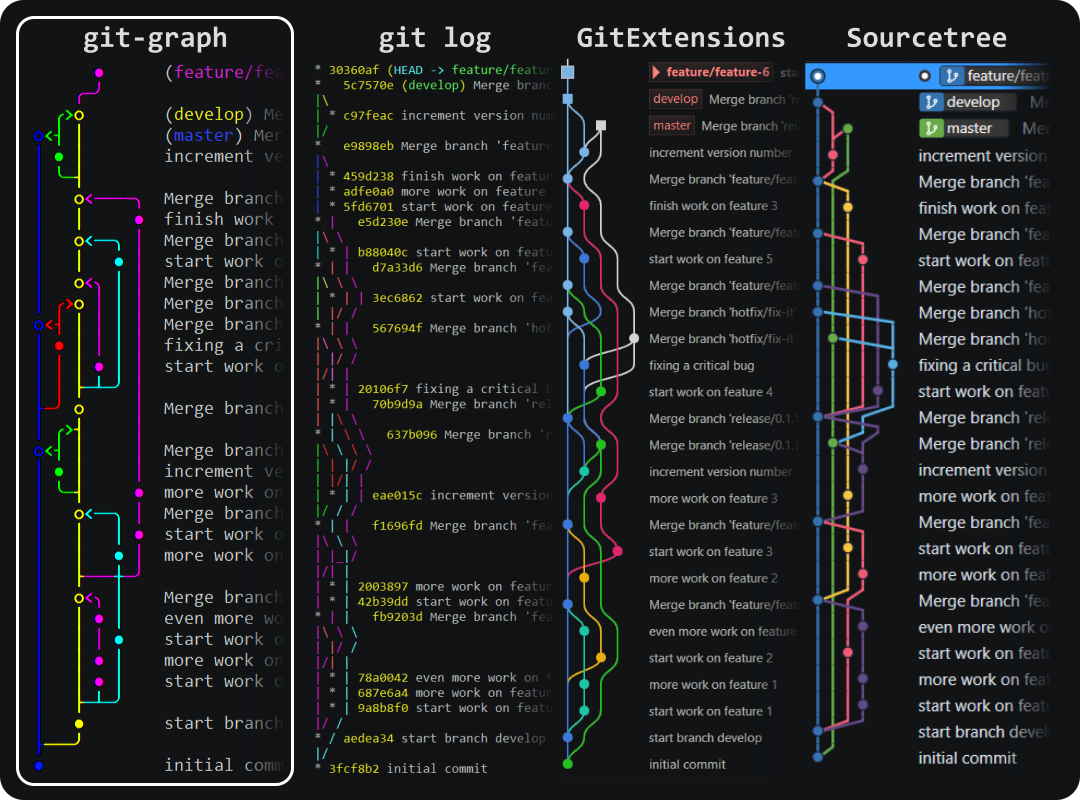

Ich würde etwas suchen, wie man am besten so Grafiken erstellen kann wie am Bild. (Ausser Git-log)


Es geht mir darum diese Linien ähnlich wie am Bild dargestellt hinzubekommen.

[Mathias]

Geht es dir um eine Universalgrafik, oder spezifisch auf GIT ?

[af0815]

Geht es dir um eine Universalgrafik, oder spezifisch auf GIT ?

Eher Universalgrafik, nachdem ich mich aktuell mit der libgit2 beschäftige, ist es dann spezifisch für GIT Es sollte mit Pascal zusammenpassen, nicht irgeneine C-Lib.

Auf der einen Seite ist es ja ein Raster, weil man die Commits dort anzeigt, andererseits braucht man Linien um damit die Branches abzubilden.

Alleine wenn man sich oben die 4 Grafiken ansieht, ist die Analyse der Zweige immer komplett anders dargestellt. Vor alen, wenn versucht die einzelnen Stränge zu verfolgen um zu sehen wie sich der "master" ausgebildet hat, ist das komplett unterschiedlich dargestellt. Kein Wunder wenn die meisten bei GIT aussteigen.

[Roland Chastain]

Um solche Zeichnungen anzufertigen, würde ich TikZ benutzen.

Offenbar bin ich nicht der Einzige, der diese Idee hatte.

[corpsman]

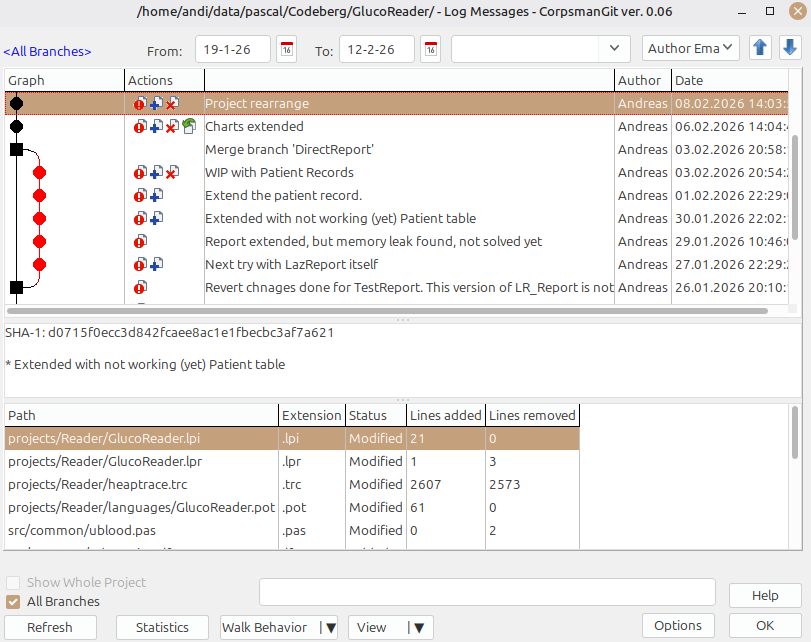

in meiner Git Gui habe ich die selbst gemalt, war aber nicht gerade spaßig

[Zvoni]

Die GIT-Grafiken erinnern mich irgendwie an "Prozessfluss/-Ablauf"

PascalScada als "Ansatz"?
https://wiki.lazarus.freepascal.org/PascalSCADA

Alternativ: LazNodeEditor
https://forum.lazarus.freepascal.org/in ... 064.0.html

[af0815]

in meiner Git Gui habe ich die selbst gemalt, war aber nicht gerade spaßig

Werde ich mir ansehen, gut geklaut ist besser als selbst schlecht gemacht.

PascalScada und LazNodeEditor sind nicht das Mittel zum Zweck, leider. Für andere Zwecke, ist es gut zu wissen. Wobei ich PascalSCADA sehr gut kenne, das macht Sinn für relativ statische Übersichten im Maschinenbau.

[af0815]

Um solche Zeichnungen anzufertigen, würde ich TikZ benutzen.

Danke für die Info, das ist aber weit vom "pascalischen" Weg entfernt.

Die Lösung von Corpsmann ist IMHO die reine Pascal Lösung. Jetzt muss ich nur die internen Strukturen von Git (über LibGit2) und den Weg von Corpsmann verstehen Git Ding braucht halt Weile.

[Mathias]

Um solche Zeichnungen anzufertigen, würde ich TikZ benutzen.

Offenbar bin ich nicht der Einzige, der diese Idee hatte.

Dieses Latex ist eine echt mächtige Sache.

[Warf]

Am einfachsten ist vermutlich graphviz dot. Das ist ein Konsolenprogramm das du über TProcess aufrufen kannst, die Beschreibung des Graphen als ASCII text in stdin schreiben kannst und die Grafik in stdout zurück bekommst.

Das hat auch alle modernen layouting Algorithmen drin für alle möglichen graph designs. Ich habs für sowas schon sehr oft benutzt.

[Roland Chastain]

@af0815

Könnten Sie uns ein Beispiel für den Anfangstext geben? Welchen Befehl verwenden Sie, um die zu visualisierenden Daten abzurufen?

[af0815]

@af0815

Könnten Sie uns ein Beispiel für den Anfangstext geben? Welchen Befehl verwenden Sie, um die zu visualisierenden Daten abzurufen?

Es gibt keinen Anfangstext, die Daten werden mittels LibGit2 https://libgit2.org/ und https://github.com/libgit2/libgit2 abgerufen, Der Zugriff erfolgt über die https://github.com/todaysoftware/libgit2-delphi und einen eigenen Wrapper der die Objekt besser in Lazarus umsetzt. Da ich gerade die ersten Schritte mit dem Wrapper mache, wollte ich auch gleich sehen, was für Daten ich für die Grafiken buw. Informationen brauche. GIT ist da unter der Haube zeitweise doch etwas komplexer und man muss die Daten sich erst zusammensuchen, dazu sollte man wissen, was man sucht

Meine Gehversuche sind an die C-Examples von LibGit2 im Ordner examples angelehnt. Dort werden die Populären Git-Befehle nachgestellt. Anhand der Beispiel kann man (meistens) Nachvollziehen, wie ein Kommando ala "git add" oder "git log" intern in Wirklichkeit funktioniert.

Kurzes Beispiel "git push" (Ist noch eines der einfachsten)

Code: Alles auswählen

	check_lg2(git_remote_lookup(&remote, repo, "origin" ), "Unable to lookup remote", NULL);
	check_lg2(git_remote_init_callbacks(&callbacks, GIT_REMOTE_CALLBACKS_VERSION), "Error initializing remote callbacks", NULL);
	callbacks.credentials = cred_acquire_cb;
	check_lg2(git_push_options_init(&options, GIT_PUSH_OPTIONS_VERSION ), "Error initializing push", NULL);
	options.callbacks = callbacks;
	check_lg2(git_remote_push(remote, &refspecs, &options), "Error pushing", NULL);

Was ich nicht will, ist über TProzess die Daten irgendwie hinauszuwürgen und mit einem externen Programm anzuzeigen. Corpsmann hat da schon den richtigen ANsatz gewählt und die Anzeige der Grafik in reinen Pascal umgesetzt.

Und letztlich will ich, das die Lösungen unter allen populären Plattformen laufen und ich nicht von anderen Programmen und deren Ideen abhängig bin. Deswegen der reine Pascalweg, solange es irgendwie sinnvoll ist.

[Warf]

Geht es nur um das Zeichnen der Graphen oder auch um das Layouting? Wenn du das Layout schon kennst ist das einfachste es einfach mit TCanvas selbst zu zeichnen.
Graphviz ist so das größte Open Source graph rendering tool und ist ziemlich am Puls der Forschung und hat sehr viele Informationen zu layouting Algorithmen auch auf ihrer Website verlinkt: https://graphviz.org/docs/layouts/
(Der GIT Graph ist quasi eine variante des Hierachical Layered Graph)

Das problem ist die meisten dieser Algorithmen sind NP-Hart, d.h. effiziente Algorithmen lassen sich quasi nur mit Heuristiken bauen und die werden nach wie vor sehr aktiv erforscht und das ist tatsächlich erstaunlich kompliziert (ich durfte das mal in JavaScript from scratch implementieren und das ist wirklich kein Spaß).

Die Wahrscheinlichkeit das es in Pascal eine fertige Lösung gibt ist quasi 0 und vom selbst bauen würde ich abraten. Graphviz gibts aber auch als C bibliothek, wenn du die Pascal Bindings schreibst kannst du das aber dann auch benutzen

[af0815]

Geht es nur um das Zeichnen der Graphen oder auch um das Layouting?

Corpsmann hat es sehr gut getroffen. In seinem Beispiel steckt alles drinnen. Einer der großen Unterschiede liegt daran, das ich nicht mittels TProcess auf GIT selbst losgehen will, sondern mit LibGit2. Für mich halt eine ziemliche Lernkurve, aber vielleicht verstehe ich dann GIT noch besser, zumindest ist das das Ziel. Also Weg ist das Ziel.
