Einstieg OpenGL => Textausgabe

[Mathias]

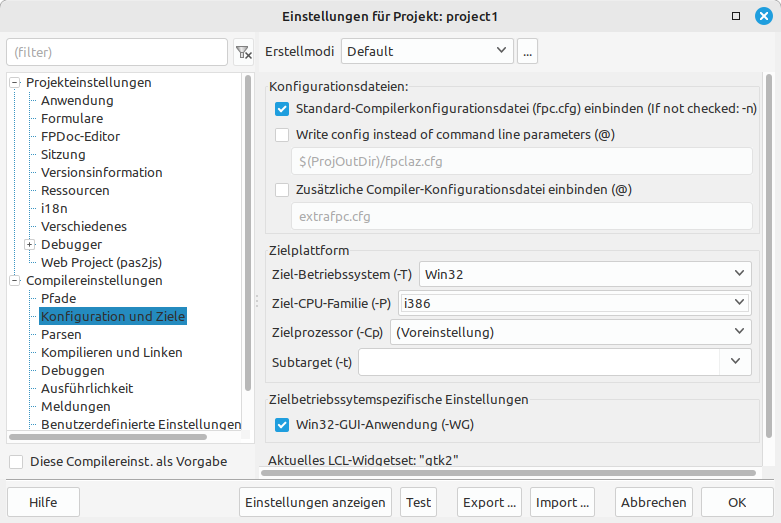

Was müßte ich denn um- oder einstellen damit das bei mir auf Target Windows (Win32) läuft ?

[PeterS]

Ups .. jetzt dreht es das falsche Bitmap.

Aber macht nix, sieht ja auch irgendwie interessant aus ..

Screenshot (995).png (145.59 KiB) 8660 mal betrachtet

[Frank Ranis]

Hi , lese hier einfach nur mit .

Und wundere mich , warum sich keiner mehr an meine Versuche mit Textausgabe in Opengl erinnert.
Hier ging es um die Nutzung von TTF-Fonts im Opengl.

Die ersten Versuche findet ihr hier:

Text in OpenGLcontrol Nov 2016
Startseite
viewtopic.php?f=25&t=10235
Seite mit fertiger DEMO
viewtopic.php?f=25&t=10235&start=30

und eine komplette Textausgabe hier:

Opengl Text , jetzt mit Ausgabe eines Strings März 2018
viewtopic.php?f=25&t=11498

Leider ist das schon etwas länger her und ich müsste mich selber erst wieder reindenken.

Gruß

Frank

[PeterS]

Hier ging es um die Nutzung von TTF-Fonts im Opengl.
Die ersten Versuche findet ihr hier:

Text in OpenGLcontrol Nov 2016 Startseite
viewtopic.php?f=25&t=10235
...
Leider ist das schon etwas länger her und ich müsste mich selber erst wieder reindenken.

Hallo Frank und Danke für den Hinweis auf Deine Threads von damals !

Werde ich mir mal in Ruhe durchlesen und die Sources herunterladen und ausprobieren.

[Mathias]

Was noch wichtig ist, was will man überhaupt machen.
Ein statischer Text, da steckt man am besten den ganzen in eine Bitmap.
Wen es ändern soll, nimmt man die oben beschriebenen Varianten.
Und noch was wichtig ist, was will man darstellen. die Zeichen von #32 - #127, oder will man sogar UTF8 was dann aber recht komplex wird.

[PeterS]

Was noch wichtig ist, was will man überhaupt machen.
Ein statischer Text, da steckt man am besten den ganzen in eine Bitmap.
Wen es ändern soll, nimmt man die oben beschriebenen Varianten.

Also ich habe schon vor, da erstmal nur einen statischen Text reinzupacken.
Aber die angezeigten Geräte-Daten (z.B. Temperaturen)
ändern sich natürlich mal, je nach Zustand der Anlage.

Hinzu kommen sollen dann später auch dynamische Balkenanzeigen,
ähnlich wie bei Pegel-Messern. Aber das ist dann schon die Kür.
Erstmal müssen die Basics funktionieren und gut aussehen.

Im Moment male ich in ein TImage, das hat natürlich so seine Grenzen,
gerade bei grafischen Elementen. Und wird natürlich von der CPU gerechnet ..

Und noch was wichtig ist, was will man darstellen. die Zeichen von #32 - #127, oder will man sogar UTF8 was dann aber recht komplex wird.

Tja, also die Umlaute und ein paar Sonderzeichen, z.B. für °C, werde ich schon brauchen ..

[PeterS]

und eine komplette Textausgabe hier:

Opengl Text , jetzt mit Ausgabe eines Strings März 2018
viewtopic.php?f=25&t=11498

Hab's compiliert, auf meiner OnChip-Grafikkarte (liegt's daran ?) zittert die Schrift ein wenig.
Aber sowas dynamisches mit Text habe ich ja nicht vor zu machen.

Vielen Dank für den Code, da schaue ich mal tiefer rein !

[corpsman]

Da will ich doch glatt mal ein bisschen Werbung für meine uopengl_ascii_font machen. Die müsste können was ihr hier versucht

Ah, hallo corpsman !

Von Dir hatte ich mir opengltruetypefont heruntergeladen, und unter Windows (Win32) compiliert.
Leider blieb Franz sein Taxi leer .. kein Text auf dem Fenster ..


Screenshot (986).png

So hab mir das mal angesehen, die Demo ist da etwas unglücklich, du must die Textur erstellen (damit speicherst du sie ja ab) und dann noch mal von Hand laden, dass er sie auch anzeigt. Ich schau, dass ich die Demo anpasse und auf meinen Github entsprechend aktualisiere .

[PeterS]

Daumen hoch klein.png (4.03 KiB) 8622 mal betrachtet

[Mathias]

Diese Beispiel rendert den Text selbst im Shader.

Code: Alles auswählen

procedure TForm1.OutText(s: string);
var
  ci: array of TGLint = nil;
  CharOfs: array of TGLfloat = nil;
  len: SizeInt;
  i: integer;
  index: integer = 0;
begin
  glBindTexture(GL_TEXTURE_2D_ARRAY, textureID);
  len := Length(s);
  SetLength(ci, len);
  SetLength(CharOfs, len + 1);
  CharOfs[index] := 0;
  for i := 0 to len - 1 do begin
    ci[i] := uint32(s[i + 1]);
    Inc(index);
    CharOfs[index] := CharOfs[index - 1] + Canvas.TextWidth(s[i + 1]) / 12;
  end;
  glUniform1iv(UniformID.Chars, Length(ci), PGLint(ci));
  glUniform1fv(UniformID.CharsOfs, Length(CharOfs), PGLfloat(CharOfs));

  glBindVertexArray(VBQuad.VAO);
  glDrawArraysInstanced(GL_TRIANGLES, 0, 6, Length(ci));
end;

Code: Alles auswählen

#version 330

#define Instance_Count 255

uniform int chars[Instance_Count];
uniform float charsOfs[Instance_Count];
uniform mat4 mat;

out vec2 UV0;
out float layer;

const vec2 QuadVertex[] = vec2[] (
    vec2(0.0, 1.0), vec2(1.0, 0.0), vec2(0.0, 0.0),
    vec2(0.0, 1.0), vec2(1.0, 1.0), vec2(1.0, 0.0));

const vec2 TextureVertex[] = vec2[] (
    vec2(0.0, 0.0), vec2(1.0, 1.0), vec2(0.0, 1.0),
    vec2(0.0, 0.0), vec2(1.0, 0.0), vec2(1.0, 1.0));

void main(void)
{
  vec2 p2 = QuadVertex[gl_VertexID];
  vec4 p  = vec4(p2, 0.0, 1.0);
  p.x += charsOfs[ gl_InstanceID];

  gl_Position = mat * p;

  layer = chars[gl_InstanceID] - 32;

  UV0 = TextureVertex[gl_VertexID];
  UV0.y *= 1;
}

Die ganze Source findet man hier:

[PeterS]

So, das ganze ist jetzt eine Kombination von zwei Beispiel-Projekten ..

Screenshot (1000).png (49.23 KiB) 8613 mal betrachtet

[PeterS]

Die ganze Source findet man hier:

Ups .. missing link ..

[Mathias]

Die ganze Source findet man hier:

Ups .. missing link ..

https://github.com/sechshelme/Lazarus-O ... _monospace

[PeterS]

Danke

[PeterS]

https://github.com/sechshelme/Lazarus-O ... _monospace

Kann es sein daß man FPC 3.3.1 braucht, damit das ganze kompiliert ?

BG Peter
